АЦП последовательного приближения CSAR1M
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ
СSAR1M
Микросхема АЦП последовательного приближения с дифференциальным входом СSAR1M предназначена для применения в современных перспективных комплексах радиоэлектронного оборудования, системах сбора данных и аппаратуре промышленной автоматики.
Микросхема может быть использована для замены зарубежных схем АЦП, в частности AD40xx (Analog Devices), ADS72xx, ADS78xx, ADS9110 (Texas Instruments), LTC2378-16 (Linear Technology), MAX1119x (Maxim Integrated).
Электрические параметры
Электрический параметр |
Ед. изм. |
Значение |
Максимальная частота сигнала STRT (частота дискретизации) |
МГц |
1 |
Диапазон уровней опорных напряжений (полная шкала) |
В |
2 - 3,3 |
Разрядность |
бит |
16 |
Отношение сигнал-шум @Fin = 100кГц, SNR |
дБ |
90 |
Интегральная нелинейность, INL |
LSB |
2 |
Потребляемый ток в режиме ожидания |
мкА |
100 |
Максимальный потребляемый ток (FSTRT=1МГц) |
мА |
15 |
Диапазон рабочих температур |
°C |
-60/+85 |
Название документа | Дата | Размер | Скачать |
АЦП последовательного приближения CSAR1M. Краткое описание |
23.11.2020 |
126 Кб |
|
Управление микросхемой и передача данных осуществляются по последовательному цифровому интерфейсу SPI. Микросхема не требует дополнительного источника тактового сигнала, процесс преобразования запускается положительным фронтом на входе STRT.

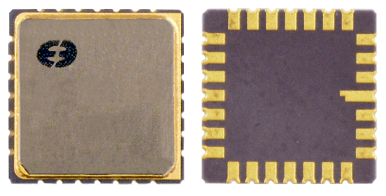

АЦП СSAR1M исполнен в малогабаритном 28-выводном металлокерамическом корпусе типа СLСС, 6,5 х 6,5 х 1,75 мм по отечественному КМОП техпроцессу с проектными нормами 180 нм.
