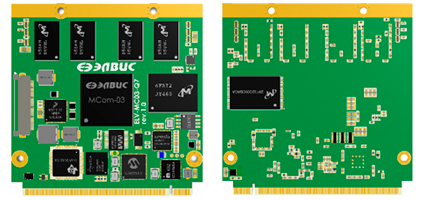

ELV-MC03-Q7 (модуль)
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модуль процессорный ELV-MC03-Q7 представляет собой законченное стандартизированное изделие в компактном форм-факторе QSeven, содержащее процессор, шину данных, память и порты ввода/вывода, широкий набор периферийных интерфейсов, а также дисплейные и мультимедийные интерфейсы.
Предназначен для использования в конечных изделиях в качестве встраиваемого процессорного модуля. Реализован на основе системы на кристалле 1892ВА018 «Скиф» и позволяет значительно упростить разработку устройств на базе 1892ВА018 «Скиф». Может использоваться в качестве замены процессорных модулей формата QSeven, выполненных на основе зарубежных СнК и применяемых в изделиях отечественной промышленности. В энергонезависимой памяти процессорного модуля размещается программное обеспечение на базе открытой ОС Linux и набор инструментальных средств программирования, которые позволяют существенно сэкономить время на разработку и отладку пользовательских приложений.
Технические характеристики:
-
4-х ядерный CPU ARM Cortex-A53;
доверенный контур загрузки и управления на базе собственного контроллера «Мультикор»;
высокопроизводительный 2-х ядерный DSP кластер ELcore-50 с аппаратной поддержкой функций обработки сигналов, алгоритмов искусственного интеллекта на базе нейросетей, шифрования;
связные акселераторы (Витерби, Турбо, БПФ и др.);
программируемый блок SDR;
графический процессор GPU PowerVR;
блоки ввода/вывода и обработки изображений 4K @ 60 fps (ISP с функцией HDR, кодек HEVC/H.264);
навигационное ядро с поддержкой ГЛОНАСС/GPS/BeiDou/GALILEO.
Память:
2x LPDDR4-3200, 3 Гб;
1x NAND Flash, 32 Гб;
1x eMMC 5.0, 32 Гб;
1x QSPI Flash 32 Мб.
Высокоскоростные интерфейсы:
1x Ethernet 1 Гб;
1x PCIe 4x Gen3;
2x SATA 2.0;
4x USB 2.0, Host;
1x USB 3.0, OTG;
Интерфейсы ввода/вывода видео:
HDMI 2.0;
18/24-бит LVDS.
Прочие интерфейсы:
UART Tx/Rx/RTS/CTS;
I2C;
SPI;
SMBUS;
PWM;
SDIO (4-бит);
Watchdog;
Power Management Signals.
Аудио:
I2S;
Speaker Out.
Системный интерфейс: Разъём COM Express Mini.
Размер: 70 х 70 мм.
