ELV-MC03-SMARC (модуль)
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ

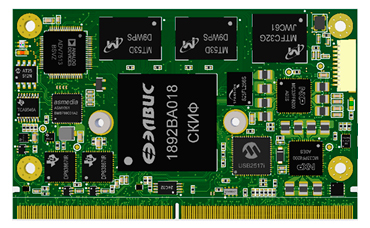

Модуль процессорный ELV-MC03-SMARC представляет собой законченное стандартизированное изделие в компактном форм-факторе SMARC 2.1, содержащее процессор, шину данных, память и порты ввода/вывода, широкий набор периферийных интерфейсов, а также дисплейные и мультимедийные интерфейсы.
Предназначен для использования в конечных изделиях в качестве встраиваемого процессорного модуля. Реализован на основе системы на кристалле СКИФ и позволяет значительно упростить разработку устройств на базе СКИФ. Может использоваться в качестве замены процессорных модулей формата SMARC, выполненных на основе зарубежных СнК и применяемых в изделиях отечественной промышленности. В энергонезависимой памяти процессорного модуля размещается программное обеспечение на базе открытой ОС Linux и набор инструментальных средств программирования, которые позволяют существенно сэкономить время на разработку и отладку пользовательских приложений.
Технические характеристики ELV-MC03-SMARC:
форм-фактор: SMARC 2.1;
процессор: микросхема СКИФ:
4-х ядерный центральный процессор (CPU): ARM Cortex A53, 1,2 ГГц;
графический процессор (GPU) PowerVR Series8XE GE8300, 550 МГц;
видеопроцессор (VPU) ARM Mali V61;
2-х ядерный DSP-кластер АО НПЦ «ЭЛВИС» ELcore50, 600МГц;
2-х ядерный сервисный процессор АО НПЦ «ЭЛВИС» MIPS32F;
ОЗУ:
2х LPDDR4, 4 ГБ на порт, 3200 Мбит/с;
энергонезависимая память:
QSPI Flash, 16 МБ;
eMMC 5.0, 32 ГБ;
высокоскоростные интерфейсы:
2х 1G Ethernet;
1x PCIe 4x Gen.3;
1x SATA III;
5x USB 2.0;
1x USB 3.0 Dual Role;
видеовыходы:
HDMI 1.4;
DSI (4-lane);
видеовходы:
2x CSI (4-lane);
низкоскоростные интерфейсы:
4x UART;
3x I2C;
1x SPI;
1x QSPI;
1x SDMMC;
2x CAN (MFBSP);
2x PWM;
12x GPIO;
прочее:
сигналы управления питанием;
Watchdog;
Real-Time Clock (RTC);
отладка через JTAG;
служебные сигналы;
сигналы сброса;
операционная система:
Linux;
электропитание:
основное напряжение питания: +5 В ± 5 %/+3,3 В ± 5 %;
напряжение питания RTC: +3,3 В ± 5 %;
потребляемая мощность: не более 8 Вт;
габаритные размеры: 82 мм х 50 мм (стандарт SMARC 2.1);
масса: не более 50 г.
