Радиационно стойкий адаптер SpaceWire RMAP 1892ХД5Т
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ

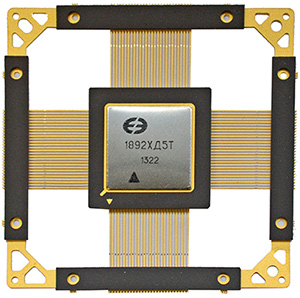

1892ХД5Т
Микросхема 1892ХД5Т представляет собой спецстойкий малопотребляющий адаптер удаленных устройств с последовательным каналом SpaceWire. Адаптер обеспечивает подключение датчиков, преобразователей информации, исполнительных устройств к высокопроизводительной помехоустойчивой сети передачи днных SpaceWire без использования дополнительных элементов.
1892ХД5Т может быть использован в электронных блоках космических апаратов, авиационной и ракетной технике различного назначения.
Микросхема разработана и изготовлена на территории РФ.
Основные характеристики:
технология изготовления: 180 нм КМОП;
технология проектирования: на базе радиационно-стойкой библиотеки MK180RT разработки АО НПЦ «ЭЛВИС» и партнеров и IP-библиотеки платформы «МУЛЬТИКОР»;
Параметры радиационной стойкости:
свыше 300 крад по накопленной дозе;
стойкость к воздействиям ТЗЧ (SEL) при пороговом значении ЛПЭ более 60 МэВ∙см²/мг;
2 канала SpaceWire (ECSS-E-50-12С):
скорость от 2 до 300 Мбит/с;
поддержка протокола удаленного доступа RMAP (ECSS-E-ST-50-52);
аппаратное детектирование ошибок связи: разъединение, ошибки чётности;
LVDS-приемопередатчики в соответствии со стандартом ANSI/TIA/EIA-644;
два универсальных двунаправленных 16-разрядных порта с режимами: GPIO и порт SPI-мастер; параллельный порт; почтовый ящик;
микропроцессорный интерфейс с поддержкой: 1892ВМхх, Intel, Motorola;
напряжения питания: 1,8 В/3,3 В;
температурный диапазон: от –60 до +85 °С (до +125 °С после подтверждения результатами испытаний);
корпус: CQFP-112, планарный металлокерамический 4 типа по ГОСТ Р 54844-2011; размер корпуса с выводной рамкой без вырубки: 64,5 х 64,5 мм; размер корпуса после формовки: 35,5 х 35,5 мм.
Название документа | Дата | Размер | Скачать |
Микросхема радиационно-стойкого адаптера удаленных устройств 1892ХД5Т. Краткая информация |
09.09.2019 |
554 Кб |
|
Микросхема интегральная 1892ХД5Т. Руководство пользователя |
24.10.2016 |
2,8 Mб |
|
Микросхема интегральная 1892ХД5Т. Габаритный чертеж корпуса |
03.02.2015 |
341 Кб |
