Радиационно стойкий сигма-дельта АЦП 1288НВ015
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ
1288НВ015

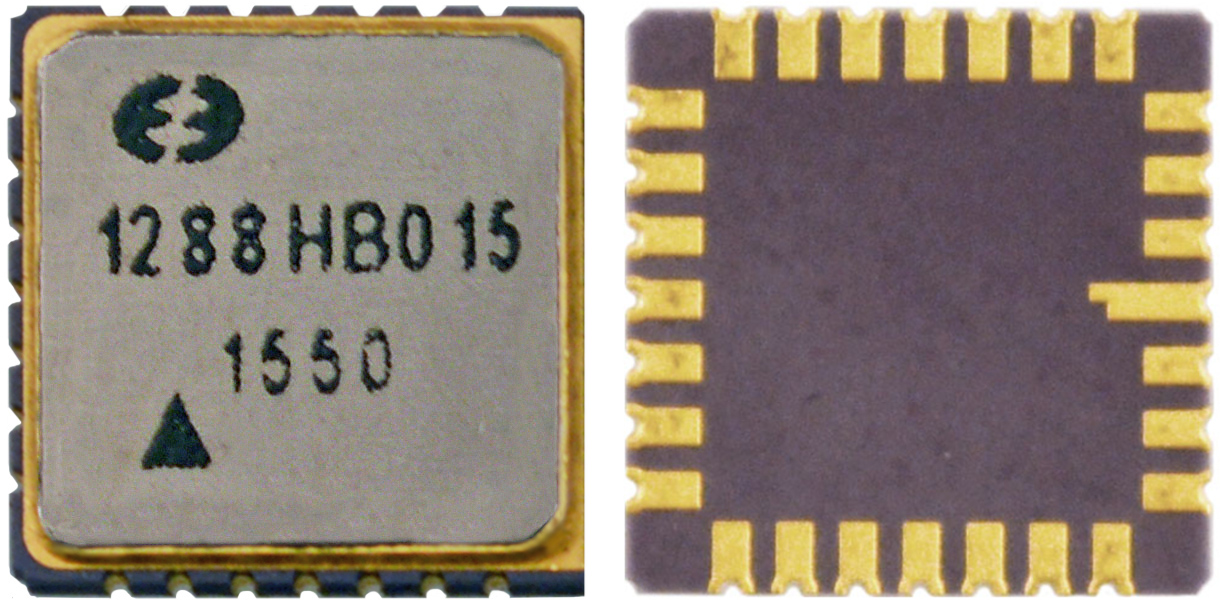

Радиационно-стойкая микросхема сигма-дельта АЦП 1288НВ015 предназначена для применения в современных перспективных комплексах радиоэлектронного оборудования и промышленной контрольно-измерительной аппаратуре. Микросхема может быть использована для замены зарубежных схем АЦП, в частности AD7738 (Analog Devices), ADS1259 (Texas Instruments).
Управление АЦП и передача данных осуществляется по последовательному интерфейсу SPI в режимах Master и Slave.
Технические параметры
Параметр | Ед. изм. | Значение: | ||
мин. |
макс. |
Частота оцифровки входного сигнала | МГц | 6 | 12 |
Разрядность выходных отсчетов | Бит | 24 |
Эффективное число бит |
300 отсчетов/с | Бит |
19 |
3000 отсчетов/с | 18 |
15000 отсчетов/с | 16 |
Частота выходных выборок | Гц | 30 | 48000 |
Суммарный порядок программируемых КИХ фильтров - дециматоров | 128 |
Отношение сигнал/ шум (для OSR= 40000) | дБ | 116 | Нелинейность | % | 0,0025 |
Ошибка коэффициента передачи | % | 0,5 |
Мощность потребления | мВт | 100 |
Напряжение питания | В | 1,8/3,3 |
Температурный диапазон | °С | -60/+85 |
Корпус | CLCC-28 |
Название документа | Дата | Размер | Скачать |
Микросхема интегральная 1288НВ015. Краткое описание |
29.10.2020 |
177 Кб |
|
Микросхема интегральная 1288НВ015. Руководство пользователя |
29.10.2020 |
398 Кб |
|
Микросхема содержит:
сигма-дельта модулятор с дифференциальным входом rail-to-rail;
схема смещения нуля;
многокаскадный цифровой фильтр:
CIC фильтр - дециматор;
КИХ фильтр-дециматор с фиксированными коэффициентами;
до 3-х КИХ фильтров – дециматоров суммарного порядка до 128 с программируемыми коэффициентами;
регулятор коэффициента передачи.
