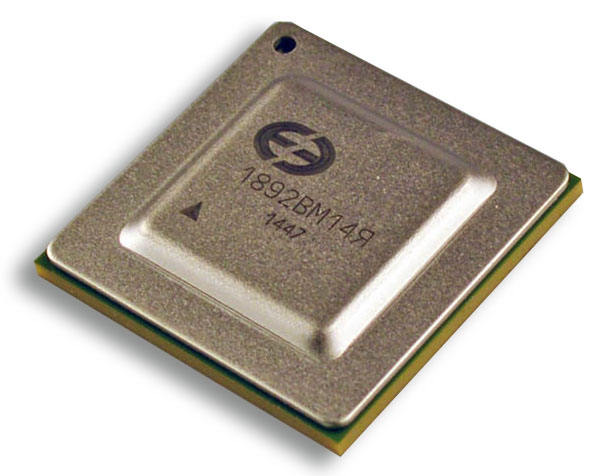

Система на кристалле 1892ВМ14Я

Многоядерный сигнальный микропроцессор 1892ВМ14Я

1892ВМ14Я

Малопотребляющий многоядерный сигнальный микропроцессор 1892ВМ14Я для связных, навигационных, мультимедийных, встраиваемых, мобильных приложений, например: промышленных компьютеров, планшетов, тонких клиентов, средств защиты информации, IP‑видеокамер, IP-телефонов.

Представляет собой высокопроизводительную микропроцессорную систему на кристалле, включающую два DSP ядра ELcore-30M, два CPU ARM Cortex-A9, кодек H.264, графический 3D акселератор Mali-300, навигационный коррелятор ГЛОНАСС/GPS/Beidou и встроенные порты ввода/вывода.

  • Технология изготовления — КМОП, 40LP процесс TSMC.

  • Архитектура: многоядерная гетерогенная «система на кристалле».

  • Максимальная рабочая частота:

    • 912 МГц CPU / 720 МГц DSP при нормальных условиях;

    • не менее 816 МГц CPU / 672 МГц DSP для наихудших условий;

  • Общее потребление микропроцессора:

    • общее типовое — до 3 Вт (зависит от используемых ресурсов);

    • в режиме гибернации — до 130 мВт;

    • в режиме глубокого сна — 75 мкВт;

    • потребление DSP — 0,5 ÷ 0,8 мВт/МГц (в зависимости от задачи) на ядро;

    • потребление CPU — 0,3 ÷ 0,5 мВт/МГц (в зависимости от задачи) на ядро;

    • система управления энергопотреблением.

  • Напряжение электропитания:

    • напряжение питания ядра: 1,1 В;

    • настраиваемое напряжение питания периферии: 1,8/ 2,5/ 3,3 В.

  • Многоядерная гетерогенная MIMD-архитектура на базе стандартных процессорных и специализированных ядер:

    • стандартное управляющее процессорное сдвоенное ядро — Dual CORTEX-A9 (СPU 0-1) с FPU–акселератором и NEON SIMD-акселератором (ARM);

    • кластер на базе двух DSP-ядер с плавающей и фиксированной точкой ELсore-30M; полная программная совместимость с микросхемами 1892ВМ10Я, 1892ВМ15АФ;

    • графический 2D/3D акселератор (MALI-300, ARM); поддержка OpenVG 1.1, OpenGLES 2.0/1.1; поддержка разрешения до HD 1080р с 4x сглаживанием; встроенный 8 KB кэш второго уровня; 250 млн. пикселей/с;

    • ядро многоканального ГЛОНАСС/GPS/BeiDou-коррелятора;

    • видеокодек VELcore-01: обеспечение функций H.264 CBP Encode and Decode, Full HD (1920х1080) стерео поток c частотой следования не менее 30 кадров/с; память видеоданных VRAM объемом 1 Мбайт, доступная для CPU и DSP;

    • аппаратный ускоритель для сжатия изображений по стандарту JPEG.

  • Периферия:

    • контроллер Ethernet MAC 10/100/1000;

    • два порта LPDDR2/DDR3; максимальная скорость передачи данных 1008 МТ/c на частоте 504 МГц; разрядность — 16/32;

    • порт памяти NORMPORT для подключения памяти SRAM/PSRAM/ROM/NOR FLASH;

    • порт памяти NANDMPORT для подключения памяти NAND FLASH;

    • два SD/MMC порта с поддержкой SD3.0/MMC4.5;

    • два многофункциональных порта MFBSP (LPORT, SPI, I2S, GPIO) с DMA;

    • четыре универсальных асинхронных порта (UART) типа 16550А;

    • USB2.0 (HOST+DEVICE+PHY), 480 Мбит/c;

    • «интеллектуальный» многоканальный DMA контроллер SDMA;

    • DMA контроллер с возможностью прямой обработки запросов периферийных устройств PDMA;

    • 128 мультиплексированных GPIO вывода; возможность ввода 32 внешних прерываний;

    • три порта I2C интерфейса;

    • два выделенных порта интерфейса SPI;

    • выделенный порт интерфейса I2S;

    • 2 двухканальных контроллера ШИМ;

    • два порта SpaceWire для обеспечения сетевых возможностей микросхемы; соответствуют стандарту ECSS-E-50-12C; скорость приема и передачи данных — от 2 до 696 Мбит/с; дуплексный режим работы;

    • восемь универсальных 32-разрядных таймеров, интервальные/реального времени (IT/RTT);

    • 32-разрядный сторожевой таймер (WDT);

    • таймер реального времени (RTC); полная поддержка календаря: секунды, минуты, часы, дни, месяцы, годы; внешняя синхронизация — 32,768 кГц;

    • широкие возможности по отладке и трассированию программ: архитектура отладки и трассирования ARM CoreSight; отладка по стандарту IEEE1149.1(JTAG); порт отладки DAP c доступом к внутренней памяти микросхемы;

    • два порта ввода видеоданных:

      • порт MIPI CSI или параллельный порт;

      • встроенное DMA;

      • встроенный Image Preprocessor;

    • порт вывода видеоданных:

      • порт MIPI DSI или параллельный порт;

      • встроенное DMA;

    • контроллер управления электропитанием: управление включением и выключением электропитания; формирование и хранение реального времени.

  • Тип корпуса: 1296 HFCBGA, 19 мм x 19 мм, шаг по выводам 0,5 мм.

Название документа

Дата

Размер

Скачать

Микросхема интегральная 1892ВМ14Я. Краткая информация

27.11.2017

539 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. Руководство пользователя

15.05.2020

28,4 Mб

Скачать

DSP-кластер DELcore-30M. Архитектура

01.06.2020

2,4 Mб

Скачать

DSP-кластер DELcore-30M. Архитектура. Приложение 1. Базовая система инструкций

03.06.2020

6,6 Mб

Скачать

DSP-кластер DELcore-30M. Архитектура. Приложение 2. Расширение системы инструкций

03.06.2020

4,5 Mб

Скачать

DSP-ядро ELcore-30M. Перечень выявленных ограничений

12.02.2018

605 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. Библиотечный элемент Altium Designer

07.10.2015

488 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. IBIS-модель

02.03.2018

20,3 Mб

Открыть

Микросхема интегральная 1892ВМ14Я. Рекомендации по трассировке DDR3

06.12.2017

339 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. Рекомендации по проектированию аппаратуры

15.04.2020

1,4 Mб

Скачать

Микросхема интегральная 1892ВМ14Я. Перечень ограничений

29.06.2021

621 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. Габаритный чертеж

30.05.2019

287 Кб

Скачать

Микросхема интегральная 1892ВМ14Я. Расположение выводов на корпусе

08.11.2019

75 Кб

Скачать

Запуск программы на микросхеме 1892ВМ14Я в режиме загрузки через UART

06.12.2019

1,4 Mб

Скачать

Вся документация

CPU0 Cortex A9 - 816 МГц L2 CA HE С 1 MB CPU1 Cortex A9 - 816 МГц MFBSP 2 порта Порт памяти NAND FLASH Видеовход MIPI CSI2 VPIN порта 2 Видеовыход MIPI DSI VPOUT Порт памяти SRAM/ROM/ PSRAM/ NOR FLASH SpaceWire 2 порта DDR3 2 порта I2S I2C 3 порта UART 4 порта USB 2.0 ШИМ 4 порта GPIO 128 выводов SPI 2 порта Ethernet 10 /100/1000 ГЛОНАСС / GPS/BeiDou SDMMC 2 порта VPU VELcore-01 H.264 encode/decode DSP0 EL ore 30М c - 672 МГц DSP1 EL ore 30М c - 672 МГц JPEG ncoder e GPU MALI 300 -
