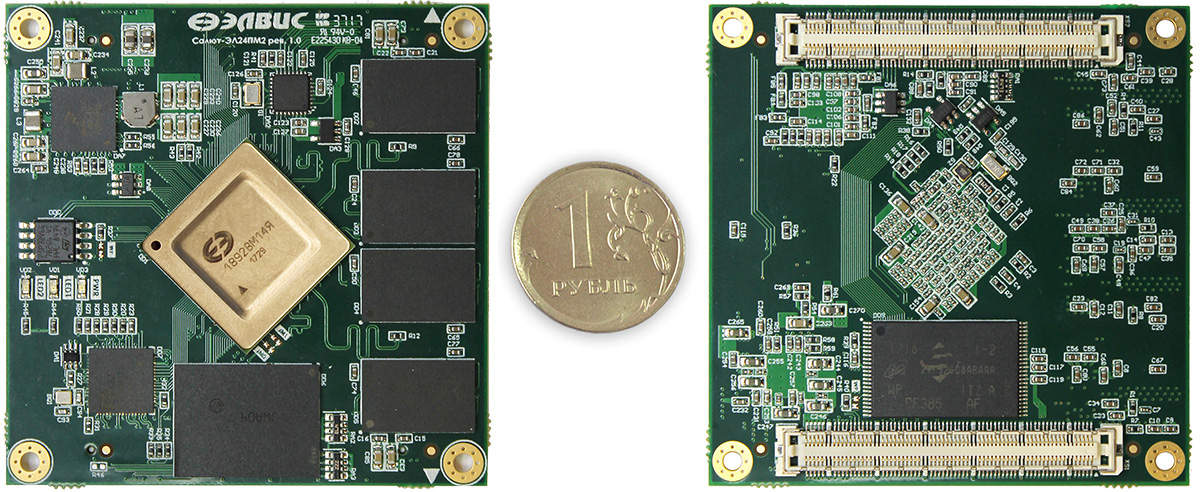

Салют–ЭЛ24ПМ
Салют–ЭЛ24ПМ предназначен для использования в конечных изделиях в качестве встраиваемого процессорного модуля. Реализован на основе системы на кристалле 1892ВМ14Я АО НПЦ «ЭЛВИС». Позволяет значительно упростить разработку устройств на базе процессора 1892ВМ14Я, предоставляя готовое аппаратное решение с широкими функциональными возможностями и большим набором интерфейсов ввода-вывода.
![]() |
Таблица совместимости ревизий модулей Салют–ЭЛ24ПМ и Салют–ЭЛ24ОМ1:
Ревизия модуля |
Салют–ЭЛ24ПМ1 |
Салют–ЭЛ24ПМ2 |
||||
rev.1.0 |
rev.1.1 |
rev.1.2 |
rev.1.0 |
rev.1.1 |
||
Салют–ЭЛ24ОМ1 |
rev.1.0 |
+ |
– |
– |
– |
– |
rev.1.1 |
– |
+ |
+ |
– |
– |
|
rev.1.2 |
– |
– |
+ |
+ |
+ |
В процессорном модуле ревизии Салют-ЭЛ24ПМ2 используется встроенный контроллер USB микросхемы 1892ВМ14Я. В процессорном модуле ревизии Салют-ЭЛ24ПМ1 используется внешний контроллер USB порта.
Ответные разъемы и крепежный набор приобретаются отдельно.
В состав крепежного набора для процессорного модуля Салют-ЭЛ24ПМ входит:
вилка FX11LA-120P/12-SV(71), 2 шт;
винт М2х10 DIN7985, 4 шт;
гайка М2 DIN934, 4 шт;
шайба нейлоновая WS2.1-0.8, 8 шт;
шайба нейлоновая WS2.1-2, 4 шт.
Процессор 1892ВМ14Я:
2-ядерный CPU Cortex-A9, до 816 МГц;
2-ядерный DSP ELcore-30M, до 672 МГц;
видеокодек VELcore-01: обеспечение функций H.264 CBP Encode and Decode, Full HD (1920х1080) стерео поток c частотой следования не менее 30 кадров/с;
аппаратный ускоритель для сжатия изображений по стандарту JPEG;
графический процессор Mali-300, 250 млн. пикселей/с.
DDR3L, 32 бит, 2 ГБ (2 порта по 1 ГБ).
Энергонезависимая память:
NAND Flash x 8 бит @ 100 МГц, 4 ГБ;
eMMC 32 ГБ;
SPI Flash 4 МБ.
Высокоскоростные интерфейсы:
USB 2.0 Host для модулей Салют-ЭЛ24ПМ1;
USB 2.0 OTG для модулей Салют-ЭЛ24ПМ2;Ethernet 10/100/1000;
SpaceWire (2 порта);
SDMMC.
Видеовходы:
MIPI CSI2 4 lanes (2 порта);
TTL 12 бит.
Видеовыходы:
MIPI DSI, 4 lanes (мультиплексирован с портом CSI1);
TTL RGB 24 бит.
Аудиовходы:
линейный;
для микрофона.
Аудиовыходы:
линейный;
для наушников.
Прочие интерфейсы:
UART (4 порта);
I2C (3 порта);
SPI (2 порта);
I2S;
MFBSP (LPORT, SPI, I2S, GPIO) с DMA;
GPIO (до 116 портов);
PWM (4 канала).
Отладочный интерфейс: JTAG.
Режимы загрузки: SDMMC, UART, NAND (опционально eMMC, Ethernet).
Питание: 3.3 В.
Потребляемая мощность: 5 Вт, не более (уточняется).
Все компоненты, примененные на модуле, имеют рабочий температурный диапазон от -40 до +85°С.
Размеры: 60 х 60 х 5,5 мм.
Название документа | Дата | Размер | Скачать |
Процессорный модуль Салют-ЭЛ24ПМ. Краткое описание |
19.12.2017 |
1,4 Mб |
|
Процессорный модуль Салют-ЭЛ24ПМ1. Руководство пользователя |
14.05.2018 |
1,7 Mб |
|
Процессорный модуль Салют-ЭЛ24ПМ2. Руководство пользователя |
05.08.2019 |
1,7 Mб |
|
Процессорный модуль Салют-ЭЛ24ПМ1 rev1.1. Библиотечный элемент Altium Designer |
18.05.2017 |
397 Кб |
|
Процессорный модуль Салют-ЭЛ24ПМ1. 3D-модель |
29.05.2019 |
4,1 Mб |
|
Процессорный модуль Салют-ЭЛ24ПМ2. 3D-модель |
29.05.2019 |
5,9 Mб |
|
|
Среда разработки и отладки программ MCStudio 4 |
|
