Радиационно стойкий сигнальный процессор 1892ВМ8Я

Цифровой сигнальный процессор 1892ВМ8Я

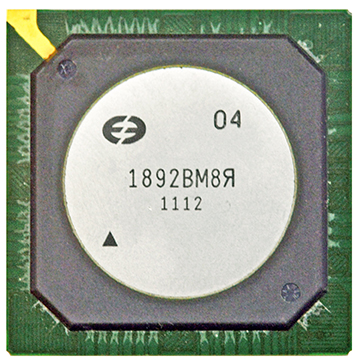

1892ВМ8Я

Двухъядерный сигнальный процессор 1892ВМ8Я разработан с использованием только собственной IP-библиотеки платформы «Мультикор» и предназначен для применения в бортовых распределенных системах управления и обработки данных. Микросхема изготовлена по технологии 0,25 мкм и имеет повышенную стойкость к специальным воздействиям. Дополнительно предусмотрена защита внутренней и внешней памяти модифицированным кодом Хэмминга. DSP-ядро идентично использованному в микросхеме 1892ВМ2Я.

  • Повышенная спецстойкость и защита всех блоков памяти модифицированным кодом Хэмминга.

  • Тактовая частота: 100 МГц.

  • Центральный процессор: MIPS32-совместимое CPU ядро.

  • Пиковая производительность DSP-ядра:

    • в формате плавающей точки (24е8, стандарт IEEE754): 600 MFLOPs, что соответствует 6 операциям с плавающей точкой (IEEE 754) за 1 такт;

    • в формате фиксированной точки (int32):800 Моп/с, что соответствует 8 32-битным операциям с фиксированной точкой за 1 такт;

    • в формате фиксированной точки (int16): 1600 Моп/с, что соответствует 16 16-битным операциям с фиксированной точкой за 1 такт;

    • в формате фиксированной точки (int8): 3600 Моп/с, что соответствует 36 байтным операциям с фиксированной точкой за 1 такт;

    • FFT-1024 (комплексное): 72 мкс (блочная плавающая точка, 16 бит) и 136 мкс (плавающая точка, 32 бита, IEEE754).

  • Интегральный объем встроенной памяти: около 2,5 Мбит.

  • 64-разрядный порт внешней памяти (MPORT) с возможностью доступа к внешней памяти типа SRAM/SDRAM/FLASH/ROM.

  • Встроенный 16-канальный DMA-контроллер:

    • 4 канала DMA типа «память-память»;

    • 4 канала DMA для интерфейса SpaceWire;

    • 8 каналов DMA для портов MFBSP.

  • 2 канала SpaceWire.

  • Порт UART.

  • 4 многофункциональных порта MFBSP (I2S/SPI/SHARC LPORT/GPIO) с DMA.

  • Встроенный умножитель/делитель входной частоты (PLL).

  • Интервальный таймер (IT), таймер реального времени (RTT), сторожевой таймер (WDT).

  • Порт JTAG, встроенные средства отладки программ (OnCD).

  • Программная совместимость снизу c сигнальными процессорами «Мультикор»: 1892ВМ3Т, 1892ВМ2Я.

  • Напряжение питания микропроцессора: ядро 2,5 В ±5%, периферия 3,3 В ±5%.

  • Максимальная мощность потребления ядра: 2625 мВт, приведено пиковое значения для наихудших условий в пределах ТУ.

  • Программируемые режимы энергосбережения.

  • Диапазон рабочих температур: -60...+85 °С.

  • Корпус: HSBGA-416, 35 x 35мм.

Название документа

Дата

Размер

Скачать

Микросхема 1892ВМ8Я. Краткая информация

13.02.2017

408 Кб

Скачать

Микросхема интегральная 1892ВМ8Я. Руководство пользователя

03.03.2023

6,9 Mб

Скачать

Процессорное ядро RISCore32. Система команд

10.09.2012

1,1 Mб

Скачать

DSP-ядро ELcore-26. Система инструкций

14.09.2012

6,2 Mб

Скачать

Описание стандарта SpaceWire ECSS-E-ST-50-12C

31.08.2012

940 Кб

Скачать

Библиотека элементов (PCAD)

05.02.2014

747 Кб

Скачать

Микросхема интегральная 1892ВМ8Я. Библиотечный элемент Altium Designer

13.08.2015

13 Кб

Скачать

Микросхема интегральная 1892ВМ8Я. Габаритный чертеж

02.03.2017

110 Кб

Скачать

Библиотека алгоритмов адаптивной фильтрации для МС-24. Руководство программиста

24.05.2006

1,3 Mб

Скачать

Библиотека алгоритмов адаптивной фильтрации. Пояснительная записка

29.10.2004

501 Кб

Скачать

Библиотека функций быстрого преобразования Фурье для MC-24. Руководство программиста

26.10.2010

402 Кб

Скачать

Библиотека функций по обработке изображений для МС-12. Руководство программиста

10.04.2006

849 Кб

Скачать

Работа с эмулятором USB-JTAG для процессоров серии "Мультикор"

03.12.2014

174 Кб

Скачать

Применение процессоров серии "Мультикор". Использование отладчика MDB

30.01.2015

265 Кб

Скачать

Применение процессоров серии "Мультикор". Работа с памятью. Преобразование адресов и кэширование

23.01.2015

195 Кб

Скачать

Применение процессоров серии «Мультикор». Рекомендации по проектированию принципиальной электрической схемы

03.05.2018

429 Кб

Скачать

Применение процессоров серии "Мультикор". Работа с каналами DMA

19.01.2017

403 Кб

Скачать

Применение процессоров серии "Мультикор". Работа с портом внешней памяти общего назначения (MPORT)

25.07.2016

194 Кб

Скачать

Вся документация

MFBSP 4 порта UART S paceWire 2 порта Порт памяти SRAM/FLASH/ ROM/SDRAM CPU MIPS32- совместимый DSP E core- L 26 DMA FPU PLL JTAG IT/RTT/WDT IRQ 4 порта
