Цифровой вычислительный синтезатор 1508ПЛ8Т

Цифровой вычислительный синтезатор (DDS) 1508ПЛ8Т

1508ПЛ8Т

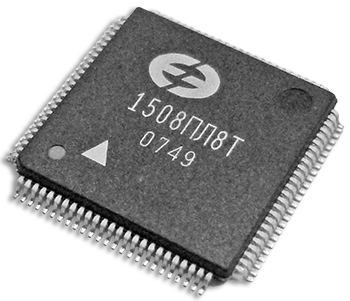

Микросхема 1508ПЛ8Т двухканального цифрового вычислительного синтезатора (DDS) предназначена для синтеза прямоугольных и гармонических немодулированных и модулированных сигналов в полосе частот до 350 МГц (квадратурных сигналов в полосе частот до 700 МГц), используемых в системах связи и радиолокации.

1508ПЛ8Т входит в состав серии высокочастотных микросхем «ФлексРадио», разрабатываемых АО НПЦ «ЭЛВИС» на базе стандартной коммерческой КМОП технологии с проектными нормами 0,18-мкм.

  • Два канала ЦВС с независимой регулировкой частоты, фазы, амплитуды и смещения.

  • Возможность совместного использования каналов для синтеза квадратурных сигналов.

  • Тактовая частота 800 МГц (до 1 ГГц).

  • Приемник дифференциального тактового сигнала частотой до 4 ГГц.

  • Управляемый делитель тактовой частоты.

  • Два 10-бит ЦАП 800 МГц.

  • Виды модуляции: ЛЧМ, ФМ, АМ, ЧМ, QAM.

  • Кусочно-линейная коррекция параметров сигнала в режиме ЛЧМ (коррекция sin(x)/x и др.).

  • 64 профиля для быстрого (<10 нс) переключения параметров сигналов.

  • Гауссова фильтрация параметров модуляции.

  • Быстродействующий компаратор (200 МГц).

  • 48-бит аккумулятор частоты (используется при формировании ЛЧМ).

  • 48-бит аккумулятор фазы.

  • 16-бит начальная фаза.

  • 13-бит умножитель амплитуды.

  • 12-бит смещение выхода.

  • 15-бит таблица синусов.

  • Возможность рандомизации фазы и амплитуды.

  • Последовательный и параллельный интерфейсы управления.

  • Линк-совместимый интерфейс данных.

  • Интерфейс синхронизации нескольких микросхем.

  • Напряжение питания: 1,8/3,3 В.

  • Потребляемая мощность менее 1 Вт.

  • Корпус: LQFP100 (16x16 мм).

Технические характеристики встроенных ЦАП

  • Разрядность: 10 бит.

  • Максимальная тактовая частота: 800 МГц (до 1 ГГц).

  • Дифференциальная нелинейность (DNL): 0.2 МЗР.

  • Интегральная нелинейность (INL): 0.6 МЗР.

  • Номинальный выходной ток: 20 мА.

  • Широкополосный SFDR: >52 дБ.

  • Узкополосный SFDR: >70 дБ.

Отладочная плата для 1508ПЛ8Т

Отладочная плата для DDS 1508ПЛ8Т
  • Формирование немодулированных сигналов, сигналов с амплитудной, частотной, фазовой, амплитудно-фазовой, линейной частотной модуляцией.

  • Простое подключение устройства пользователя для управления микросхемой 1508ПЛ8Т.

  • Управление платой по шине USB 2.0 от компьютера.

  • Программное обеспечение с возможностью доступа к значениям регистров.

  • Опционально-высокостабильный тактовый генератор.

Поставщик: ООО «Радиокомп», Москва

Название документа

Дата

Размер

Скачать

Микросхема 1508ПЛ8Т. Краткая информация

13.02.2017

451 Кб

Скачать

Техническое описание цифрового вычислительного синтезатора 1508ПЛ8Т

14.10.2020

846 Кб

Скачать

Габаритный чертеж 1508ПЛ8Т

03.03.2009

66 Кб

Скачать

Управление микросхемой через порт SPI

14.08.2019

1007 Кб

Скачать

Вся документация

По совокупности реализованных функций синтеза и разнообразию интерфейсов управления и передачи данных данный синтезатор превосходит свои аналоги (AD9952, AD9858, AD9854, AD9852, AD9850, AD9830), а по параметрам встроенных ЦАП не уступает AD9858 и другим подобным изделиям. Энергопотребление микросхем 1508ПЛ8Т существенно меньше, чем у аналогичных по классу устройств.

Реализованы следующие типы модуляции: линейно-частотная (ЛЧМ), частотная (ЧМ), фазовая (ФМ), амплитудная (АМ), квадратурная, а также их комбинации, включая QAM-64.

В состав микросхемы входит быстродействующий компаратор и встроенный 10-разрядный ЦАП 800 МГц (до 1 ГГц).

Предусмотрена возможность работы микросхем совместно с внешними схемами ФАПЧ и ГУН для синтеза ЛЧМ-сигналов в диапазоне до нескольких гигагерц с сохранением высокой точности и скорости перестройки частоты.

Интерфейс синхронизации нескольких микросхем обеспечивает возможность применения ЦВС в системах с ФАР и ААР.

Микросхема подключается к ЦПОС серии «Мультикор» без дополнительной логики.
